煤礦主通風機自動監控與能效優化系統
--------------------------------------------------------------
礦井主通風機是煤礦生產中不可缺少的的重要設備，其安全、可靠、高效運行倍受重視。我公司研發的主通風機自動監控與能效優化系統，實現了對通風機的遠程監控；能夠就地一鍵倒機；能夠全面監測、傳送、存儲、分析風機的各種運行參數；根據通風系統的工況，調整風機轉速和風門，實現能效優化。

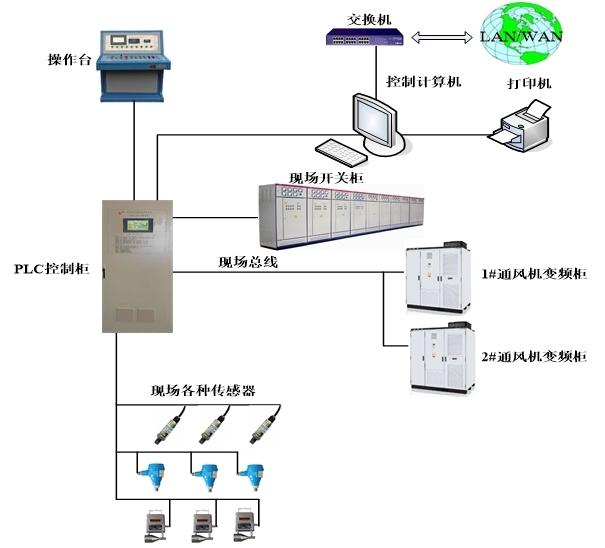

1、系統組成
本系統主要由PLC控制柜、工控機、監測傳感器、遠程監控計算機和信息傳輸網絡等組成。PLC結合工控機對主扇及附屬設施進行控制，實現自動控制和一鍵倒機；遠程監控計算機設置在礦調度，可以實現對風機的遠程控制和運行參數顯示等功能；視頻監控是本系統的重要組成部分，實時顯示現場環境。系統內PLC及工控機均帶有網絡功能或配有網絡模塊，可以將本監控系統信息接入全礦井綜合自動化系統中。
2、系統主要功能和特點
1）實現兩臺主通風機的就地集中啟停、遠程計算機啟停、和“一鍵式”自動倒機控制。
2）在風門具有遠程操控的情況下，可以實現一鍵反風。
3）可實時在線監測主通風機的風壓、風量和軸功率等主要性能參數。
4）可實時在線監測系統運行的各種信息，包括：電流、電壓、功率、功率因數、軸承溫度、振動，電機繞組溫度、風機開停信號、風門開閉信號等；能夠繪制電機軸承溫度、風機軸承溫度、電機電壓、電機電流、電機功率、風流瓦斯?jié)舛?、風道全壓、風道靜壓、風道風量、風道風速的實時曲線圖。
5）在線設置、管理風量、負壓、電壓、溫度、振動位移等報警上和下限。到第一級限值時，控制系統應發出報警，到第二級設置時，控制系統應發出報警并停機，同時啟動故障自動倒機系統。
5）能控制高壓柜、風門等各種設備的合分閘。

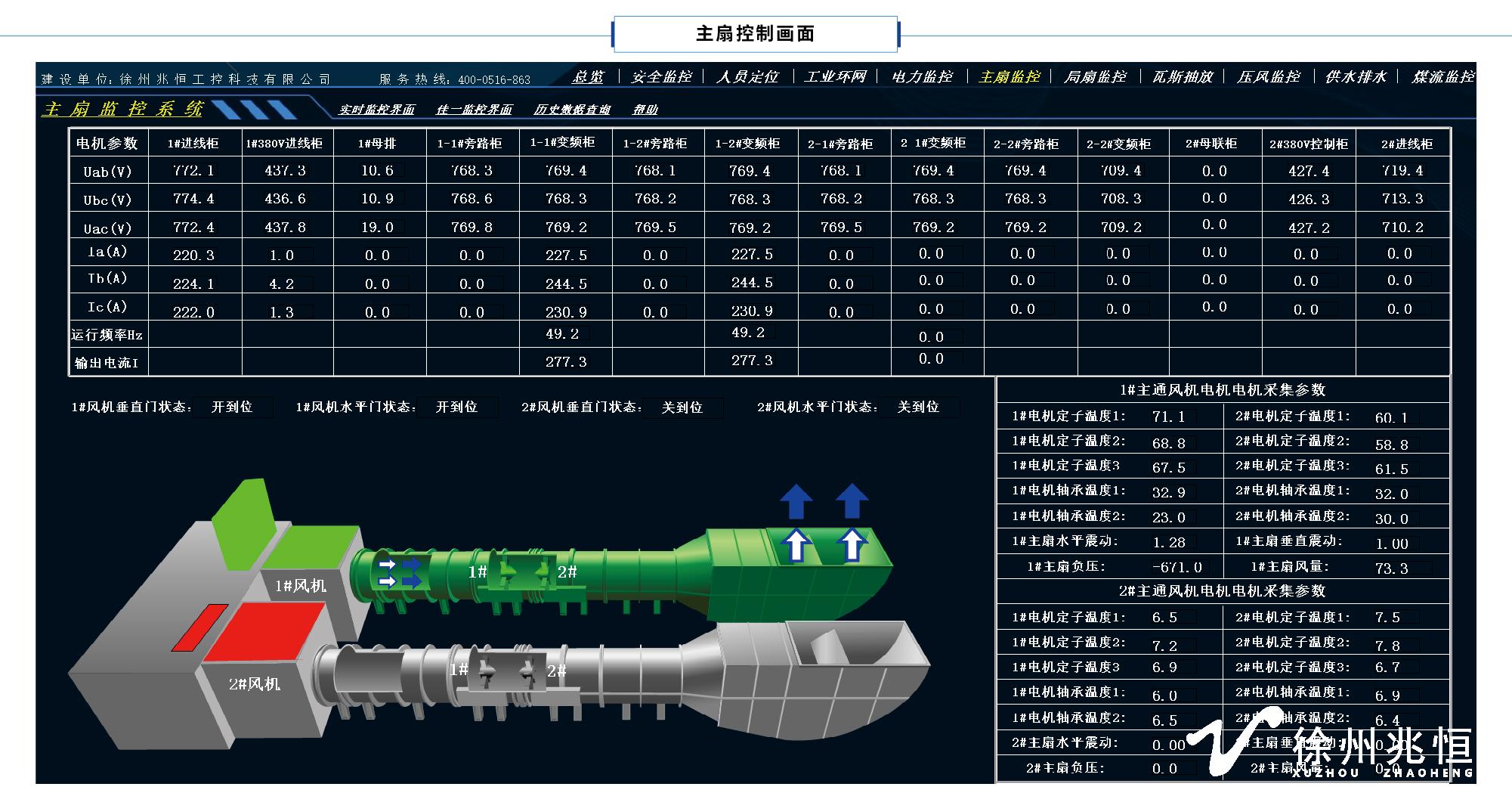

6）能在監控中心同步顯示風機及風門系統模擬運行畫面；
7）能顯示實時報警信息，建立報警歷史數據庫，可以打印實時報警、日報表、月報表。歷史數據儲存一年，自然滾動溢出。
8）監控系統的供電裝置由在線式UPS、西門子PLC專用電源和兩級防雷裝置組成。其中，UPS在線工作為監控系統提供純凈穩定的可靠電源，系統電源發生掉電故障時，后備電池自動投入，可維持一個小時的供電。
9）視頻監控系統應帶有通信接口，可將數據上傳到礦井調度室，實現遠程在線監視設備運行情況的功能。
10）配置環境溫度和煙霧傳感器，實時監測環境變化，防止火災發生。
3、案例展示
